1030nm 200mW 100KHz DFB बटरफ्लाइ लेजर डायोड

1030nm 200mW 100KHz DFB बटरफ्लाइ लेजर डायोड उच्च-शक्ति, साँघुरो लाइनविथ DFB बटरफ्लाइ प्याकेज लेजर डायोड हो, फाइबर लेजरहरू वा सटीक वर्णक्रम मापनका लागि बीज स्रोतको रूपमा व्यापक रूपमा प्रयोग गरिन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

1. सारांश:

1030nm 200mW 100KHz DFB बटरफ्लाइ लेजर डायोड उच्च-शक्ति, साँघुरो लाइनविड्थ DFB बटरफ्लाइ प्याकेज लेजर डायोड हो, फाइबर लेजरहरू वा सटीक वर्णक्रम मापनका लागि बीज स्रोतको रूपमा व्यापक रूपमा प्रयोग गरिन्छ।

2. सुविधाहरू:

• 200mW उच्च उत्पादन शक्ति;

• 100kHz साँघुरो रेखा चौडाइ मुनि;

• PM फाइबर 18dB उच्च PER परे;

• 14PIN बटरफ्लाइ प्याकेज;

• आन्तरिक थर्मोइलेक्ट्रिक ताप पम्प र मोनिटर फोटोडियोड;

• क्षेत्र-प्रमाण उच्च विश्वसनीयता।

विश्वसनीयता:Telcordia GR-468। RoHS

3. आवेदनहरू:

• लेजरहरूको लागि बीउ स्रोत;

• स्पेक्ट्रोस्कोपी;

• अप्टिकल सेन्सिङ।

4. निरपेक्ष अधिकतम मूल्याङ्कनहरू

प्यारामिटर	प्रतीक	न्यूनतम	अधिकतम	एकाइ
LD रिभर्स वर्तमान	IR	-	2	V
LD फर्वार्ड वर्तमान	IF	-	500	mA
MPD रिभर्स भोल्टेज	VMPD	-	20	V
थर्मोइलेक्ट्रिक कूलर भोल्टेज	VTEC	-	4.8	V
थर्मोइलेक्ट्रिक कूलर वर्तमान	ITEC	-	2.5	A
अपरेटिङ केस तापमान	TC	-४५	70	℃
भण्डारण तापमान	TSTG	-४०	85	℃
भण्डारण आर्द्रता	-	5	85	% RH
इलेक्ट्रो स्ट्याटिक डिस्चार्ज (ESD)	VESD	-	500	V
लीड सोल्डरिंग तापमान	STEMP	-	260	℃
लीड सोल्डरिंग समय	STIME		10	सेकेन्ड

5. इलेक्ट्रो-अप्टिकल विशेषताहरू (25 ℃ लेजर तापमान):

प्यारामिटर	प्रतीक	अवस्था	न्यूनतम	टाइप गर्नुहोस्।	अधिकतम	एकाइ
केन्द्र तरंगदैर्ध्य	λc	TL = 15～35℃ CW	1028	1030	1032	nm
अप्टिकल आउटपुट पावर	PO	TL=25℃	-	200	-	mW
थ्रेसहोल्ड वर्तमान	ITH	TL=25℃	-	45	70	mA
सञ्चालन भोल्टेज	VOP	POP = 200mW(CW)	-	-	2.5	V
सञ्चालन वर्तमान	Iop	POP = 200mW(CW)	-	300	500	mA
रेखा चौडाइ चौडाइ	Δλ	-	-	30	100	KHz
साइड मोड दमन अनुपात	SMSR	-	-	40	-	dB
ध्रुवीकरण विलुप्त अनुपात	ER	-	18	-	-	dB
अस्थायी। तरंगदैर्ध्य गुणांक	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD उत्तरदायित्व	IMON/POP	@-5V पूर्वाग्रह भोल्टेज	1	-	30	μA/mW
थर्मिस्टर प्रतिरोध	RTH	-	9.5	10	10.5	KΩ

6. अप्टिकल फाइबर निर्दिष्टीकरण:

प्यारामिटरहरू	विवरण
फाइबर प्रकार	PM980
पिगटेल प्रकार	900μm खुल्ला ट्यूब
पिगटेल लम्बाइ	1.2±0.1m
कनेक्टर प्रकार	एफसी/एपीसी

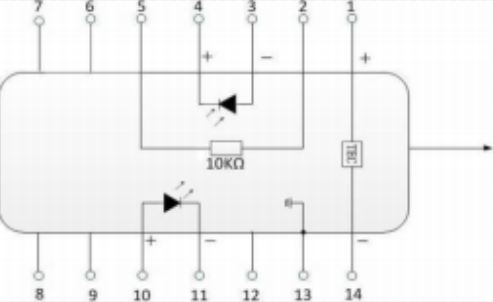

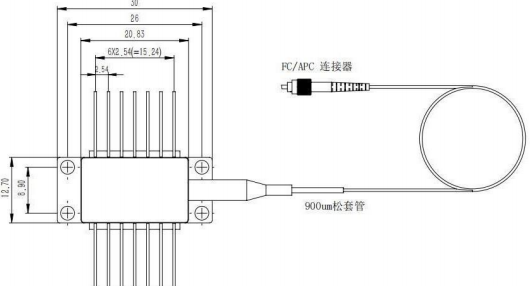

7. प्याकेज रेखाचित्र र पिन-आउट परिभाषा (एकाइ: मिमी):

1030nm 200mW 100KHz DFB Butterfly Laser Diode

टाइप २

PIN	विवरण	PIN	विवरण
1	TEC(+)	14	TEC(-)
2	थर्मिस्टर	13	केस ग्राउन्ड
3	PD मनिटर एनोड (-)	12	NC
4	PD मनिटर क्याथोड (+)	11	लेजर क्याथोड (-)
5	थर्मिस्टर	10	लेजर एनोड (+)
6	NC	9	NC
7	NC	8	NC
