1064nm 200mW DFB बटरफ्लाइ लेजर डायोड

1064nm 200mW DFB Butterfly लेजर डायोड 100kHz को लाइनविड्थ र 200mW सम्मको आउटपुट पावर भएको साँघुरो-लाइनविड्थ लेजर हो, जुन फाइबर लेजर सीड स्रोत र लिडरमा व्यापक रूपमा प्रयोग गरिन्छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

1064nm 200mW DFB Butterfly Laser Diode 100kHz को लाइनविड्थ र 200mW सम्मको आउटपुट पावर भएको साँघुरो-लाइनविड्थ लेजर हो, जुन फाइबर लेजर सीड स्रोत र लिडरमा व्यापक रूपमा प्रयोग गरिन्छ।

1064nm 200mW DFB बटरफ्लाइ लेजर डायोड सुविधाहरू

200mW उच्च उत्पादन शक्ति;

क्षेत्र सिद्ध उच्च विश्वसनीयता;

Hi1060 SM वा PM980-HP फाइबर पिगटेल;

14PIN पुतली प्याकेज;

आन्तरिक थर्मोइलेक्ट्रिक ताप पम्प र मोनिटर फोटोडियोड;

विश्वसनीयता:Telcordia GR-468। RoHS

1064nm 200mW DFB बटरफ्लाइ लेजर डायोड अनुप्रयोगहरू:

लेजरहरूको लागि बीउ स्रोत;

स्पेक्ट्रोस्कोपी;

अप्टिकल सेन्सिङ।

निरपेक्ष अधिकतम मूल्याङ्कन

प्यारामिटर	प्रतीक	न्यूनतम	अधिकतम	एकाइ
अधिकतम परिचालन भोल्टेज	V	-	2.5	V
अधिकतम परिचालन वर्तमान	I	-	500	mA
MPD रिभर्स भोल्टेज	VMPD	-	20	V
थर्मोइलेक्ट्रिक कूलर भोल्टेज	VTEC	-	4.8	V
थर्मोइलेक्ट्रिक कूलर वर्तमान	ITEC	-	1.8	A
अपरेटिङ केस तापमान	TC	-२०	60	℃
भण्डारण तापमान	TSTG	-४०	85	℃
भण्डारण आर्द्रता	-	5	85	% RH
इलेक्ट्रो स्ट्याटिक डिस्चार्ज (ESD)	VESD	-	500	V
लीड सोल्डरिंग तापमान	STEMP	-	260	℃
लीड सोल्डरिंग समय	STIME		10	सेकेन्ड

इलेक्ट्रो-अप्टिकल विशेषताहरू (25 ℃ लेजर तापमान):

प्यारामिटर	प्रतीक	अवस्था	न्यूनतम	टाइप गर्नुहोस्।	अधिकतम	एकाइ
केन्द्र तरंगदैर्ध्य	λc	TL=15～35℃ CW	1062	1064	1066	nm
अप्टिकल आउटपुट पावर	PO	TL=25℃	-	200	-	mW
थ्रेसहोल्ड वर्तमान	ITH	TL=25℃	-	45	70	mA
सञ्चालन भोल्टेज	VOP	IOP = 200mA(CW)	-	-	2.5	V
सञ्चालन वर्तमान	Iop	IOP = 200mA(CW)	-	300	500	mA
-3dB स्पेक्ट्रल चौडाइ	Δλ	-	-	0.03	-	nm

साइड मोड दमन अनुपात	SMSR	-	-	40	-	dB
ध्रुवीकरण विलुप्त अनुपात	ER	-	18	-	-	dB
अस्थायी। तरंगदैर्ध्य गुणांक	Δλ/ΔT	-	-	0.08	-	nm/℃
MPD उत्तरदायित्व	IMON/POP	@-5V पूर्वाग्रह भोल्टेज	1	-	30	μA/mW
थर्मिस्टर प्रतिरोध	RTH	-	9.5	10	10.5	KΩ

अप्टिकल फाइबर निर्दिष्टीकरण:

प्यारामिटरहरू	विवरण
फाइबर प्रकार	Hi1060 वा PM980
पिगटेल प्रकार	900μm खुल्ला ट्यूब
पिगटेल लम्बाइ	1.0±0.1m
कनेक्टर प्रकार	एफसी/एपीसी

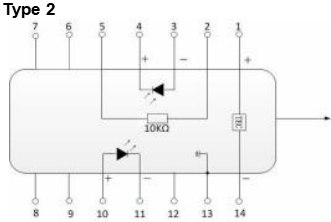

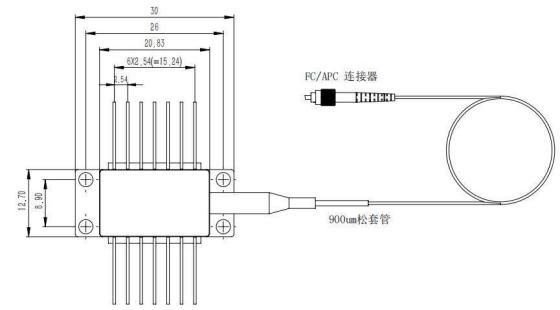

प्याकेज रेखाचित्र र पिन-आउट परिभाषा (एकाइ: मिमी):

PIN	विवरण	PIN	विवरण
1	TEC(+)	14	TEC(-)
2	थर्मिस्टर	13	केस ग्राउन्ड
3	PD मनिटर एनोड (-)	12	NC
4	PD मनिटर क्याथोड (+)	11	लेजर क्याथोड (-)
5	थर्मिस्टर	10	लेजर एनोड (+)
6	NC	9	NC
7	NC	8	NC

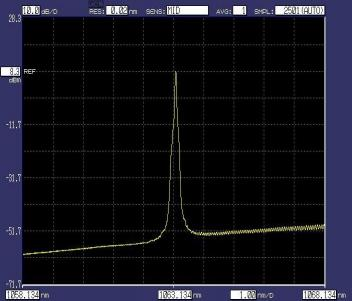

विशिष्ट अप्टिकल स्पेक्ट्रम

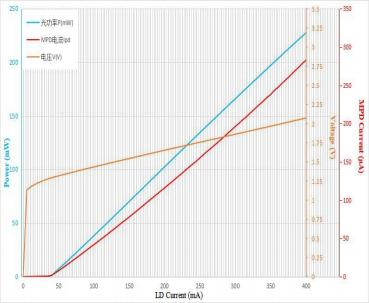

Spectrum (Pop=200mW,25℃) Light-Current-Voltage Curves (25℃)

अर्डर जानकारी:

BFLD	-XXXX	-एक्स	XX	-XX	X
लेजर प्रकार	तरंगदैर्ध्य	आउटपुट शक्ति	फाइबर प्रकार	कनेक्टर	पिन-आउट
DFB	1064: 1064nm	2H: 200mW	SM: Hi1060PM : PM980	FA: FC/APCOther	NULL: 14PIN प्रकार 2 अनुकूलित (10PIN)

जस्तै:BFLD-1060-2HSM-FA (अर्डर जानकारी: 200mW आउटपुट पावरको साथ 1064nm DFB बटरफ्लाइ लेजर डायोड, र FC/APC कनेक्टरको साथ SM Hi1060 फाइबर, PIN-OUT टाइप 2 हो)।
