C2H2 एसिटिलीन पत्ता लगाउनको लागि 1532.68nm 10mW DFB लेजर डायोड

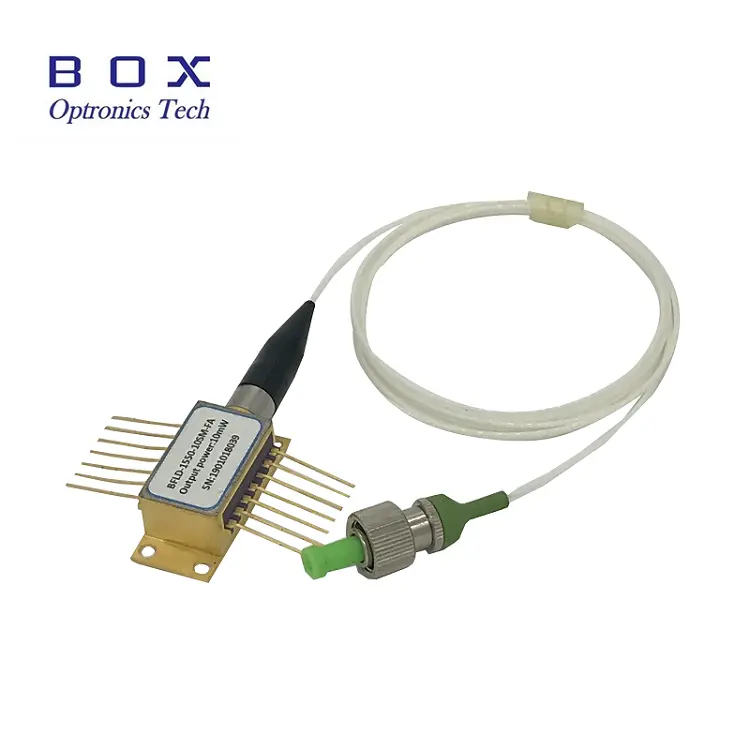

C2H2 एसिटिलीन पत्ता लगाउने मोड्युलको लागि 1532.68nm 10mW DFB लेजर डायोड एक लागत प्रभावकारी, उच्च सुसंगत लेजर डायोड हो। DFB लेजर डायोड चिप एक उद्योग मानक हर्मेटिकली सील गरिएको 14PIN बटरफ्लाइ प्याकेजमा TEC, आइसोलेटर र PD बिल्ट इनको साथ प्याकेज गरिएको छ।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

C2h2 एसिटिलीन पत्ता लगाउने मोड्युलको लागि 1532.68nm 10mW DFB लेजर डायोड एक लागत प्रभावकारी, उच्च सुसंगत लेजर डायोड हो। DFB लेजर डायोड चिप एक उद्योग मानक हर्मेटिकली सील गरिएको 14PIN बटरफ्लाइ प्याकेजमा TEC, आइसोलेटर र PD बिल्ट इनको साथ प्याकेज गरिएको छ।

सुविधाहरू

उच्च प्रदर्शन, मल्टिक्वान्टम वेल (MQW) वितरित-फिडब्याक (DFB) लेजर;

उद्योग-मानक 14PIN पुतली प्याकेज;

बिल्ट-इन TEC र अप्टिकल आइसोलेटर।

अनुप्रयोगहरू

फाइबर ओप्टिक सेन्सर;

एसिटिलीन सेन्सिङ;

लेजर स्रोतहरू।

इलेक्ट्रो-अप्टिकल विशेषताहरू (T=25℃)

प्यारामिटर	प्रतीक	अवस्था	न्यूनतम	टाइप गर्नुहोस्।	अधिकतम	एकाइ
केन्द्र तरंगदैर्ध्य	λc	TL=15～35℃ CW	1531.68	1532.68	1533.68	nm
अप्टिकल आउटपुट पावर	PO	-	10	-	-	mW
थ्रेसहोल्ड वर्तमान	ITH	-	-	-	20	mA
सञ्चालन वर्तमान	IOP	PO = 10 mW (CW)	-	-	100	mA
स्पेक्ट्रल लाइनविड्थ	LW		-	-	10	MHz
लेजर अगाडि भोल्टेज	VF	CW उत्पादन शक्ति 10mW	-	-	2.5	V
गाढा वर्तमान निगरानी गर्नुहोस्	ID	-	-	-	0.2	uA
साइड-मोड दमन अनुपात	SMSR	CW	35	40	-	V
अप्टिकल अलगाव	-		30	-	-	dB
थर्मिस्टर प्रतिरोध	RTH	TL = 25℃	9.5	10	10.5	KΩ
TEC वर्तमान	ITEC	TL = 25℃, TC = 70℃	-	-	1.5	A
TEC भोल्टेज	VTEC	TL = 25℃, TC = 70℃	-२.५	-	3.5	V
तरंगदैर्ध्य तापमान गुणांक	Δλ/ΔT	TEC तापमान 15 ℃ देखि 35 ℃ मा	-	0.09	-	nm/℃
तरंगदैर्ध्य वर्तमान गुणांक	Δλ/ΔΙ	-	-	0.01	-	nm/mA

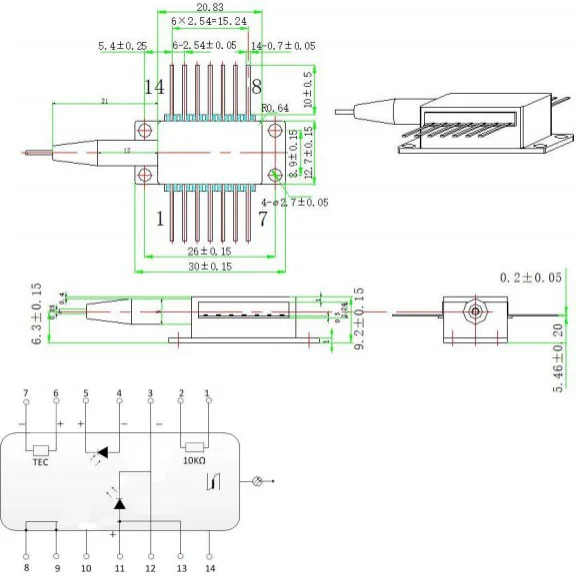

प्याकेज रेखाचित्र र पिन-आउट परिभाषा (इकाई: मिमी) - टेलिकम-पिन

68nm 10mw Dfb Laser Diode For C2h2 Acetylene Detection

PIN	विवरण	PIN	विवरण
1	थर्मिस्टर	14	NC
2	थर्मिस्टर	13	लेजर एनोड (+)
3	LD क्याथोड(-)	12	लेजर क्याथोड (-)
4	PD एनोड (+)	11	लेजर एनोड (+)
5	PD क्याथोड(-)	10	NC
6	TEC(+)	9	केस ग्राउन्ड
7	TEC(-)	8	केस ग्राउन्ड

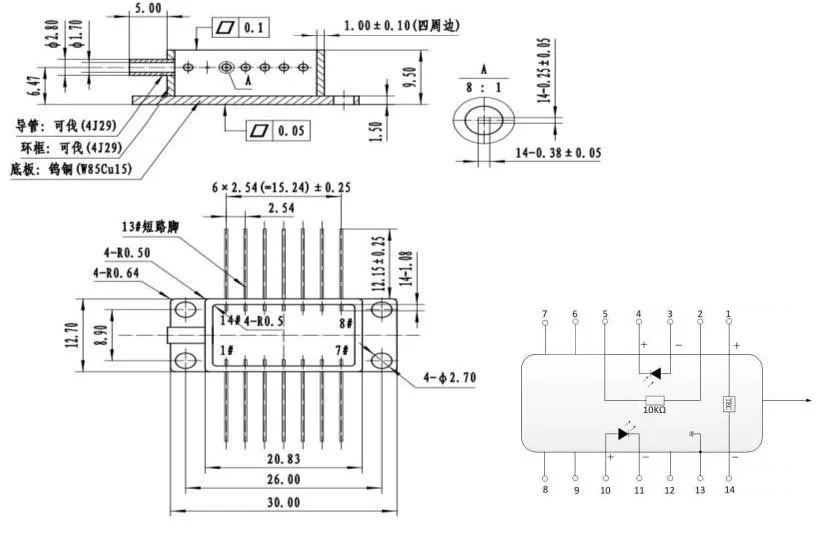

प्याकेज रेखाचित्र र पिन-आउट परिभाषा (इकाई: मिमी)-पम्प-पिन

68nm 10mw Dfb Laser Diode For C2h2 Acetylene Detection

PIN	विवरण	PIN	विवरण
1	TEC(+)	14	TEC(-)
2	थर्मिस्टर	13	केस ग्राउन्ड
3	PD मनिटर एनोड (-)	12	NC
4	PD मनिटर क्याथोड (+)	11	लेजर क्याथोड (-)
5	थर्मिस्टर	10	लेजर एनोड (+)
6	NC	9	NC
7	NC	8	NC

वितरण, ढुवानी र सेवा

सबै उत्पादनहरू ढुवानी अघि परीक्षण गरिएको छ;

सबै उत्पादनहरूमा 1-3 वर्षको वारेन्टी छ। (गुणस्तर ग्यारेन्टी अवधि पछि उपयुक्त मर्मत सेवा शुल्क लाग्न थाल्यो।)

हामी तपाईंको व्यवसायको कदर गर्छौं र तत्काल 7 दिन फिर्ता नीति प्रस्ताव गर्दछौं। (वस्तुहरू प्राप्त गरेपछि 7 दिन);

यदि तपाईंले हाम्रो स्टोरबाट खरिद गर्नुभएका वस्तुहरू पूर्ण गुणस्तरका छैनन् भने, त्यो हो कि तिनीहरूले निर्माताको विशिष्टताहरूमा इलेक्ट्रोनिक रूपमा काम गर्दैनन्, केवल तिनीहरूलाई प्रतिस्थापन वा फिर्ताको लागि हामीलाई फिर्ता गर्नुहोस्;

यदि वस्तुहरू दोषपूर्ण छन् भने, कृपया हामीलाई डेलिभरीको 3 दिन भित्र सूचित गर्नुहोस्;

कुनै पनि वस्तुहरू फिर्ता वा प्रतिस्थापनको लागि योग्य हुनको लागि तिनीहरूको मौलिक अवस्थामा फर्काइनुपर्छ;

क्रेता सबै ढुवानी लागत को लागी जिम्मेवार छ।

68nm 10mw Dfb Laser Diode For C2h2 Acetylene Detection

FAQ

प्रश्न: के तपाइँसँग कुनै अन्य तरंगदैर्ध्य उपलब्ध छ?

A: हामी C ब्यान्ड वा L ब्यान्ड तरंगदैर्ध्य प्रदान गर्न सक्छौं।

प्रश्न: यो शक्ति संग धेरै गर्न सक्नुहुन्छ?

A: 20mW एक वैकल्पिक छ।
