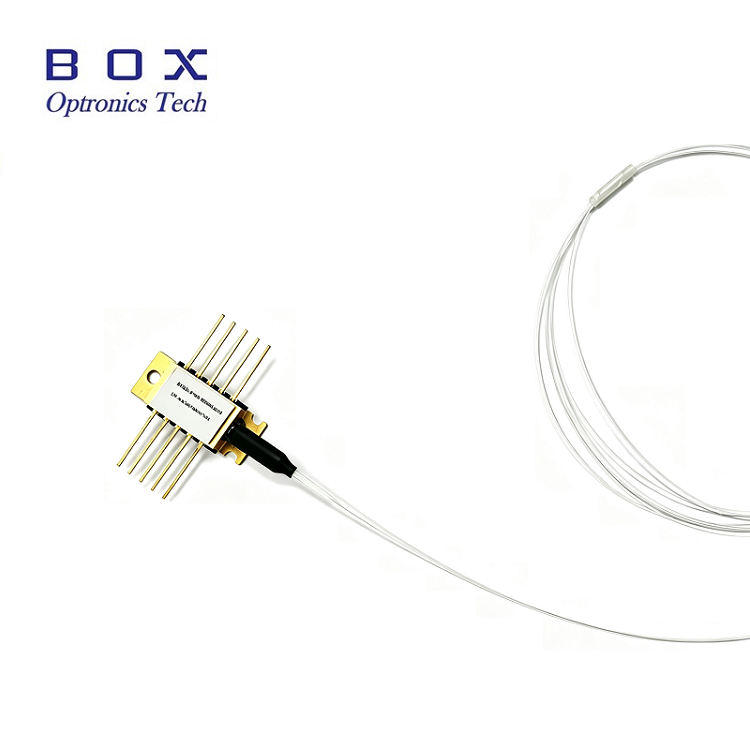

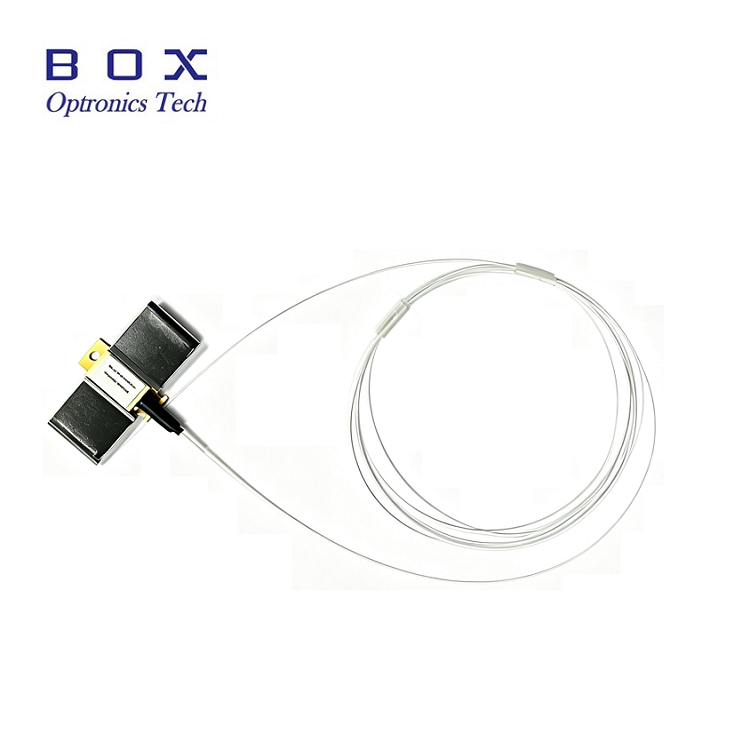

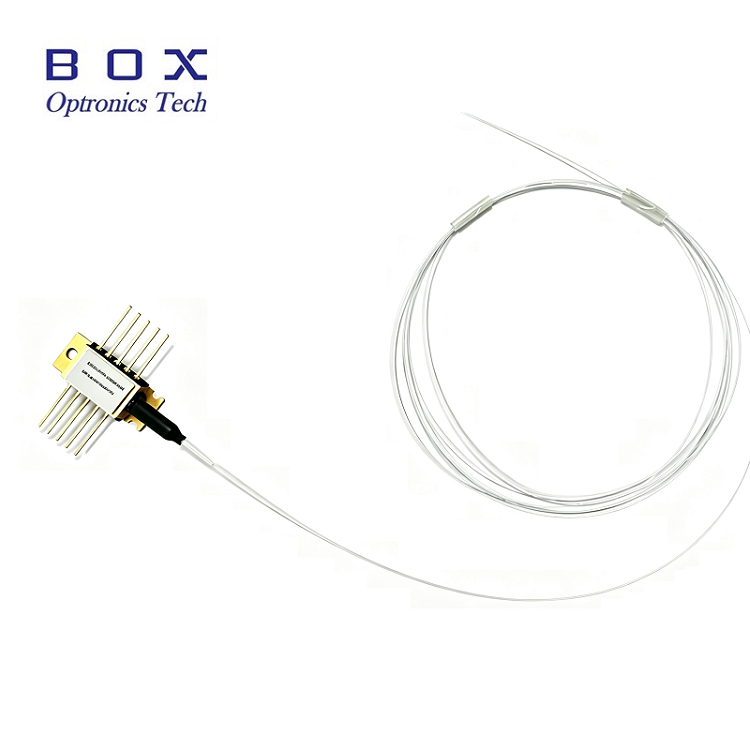

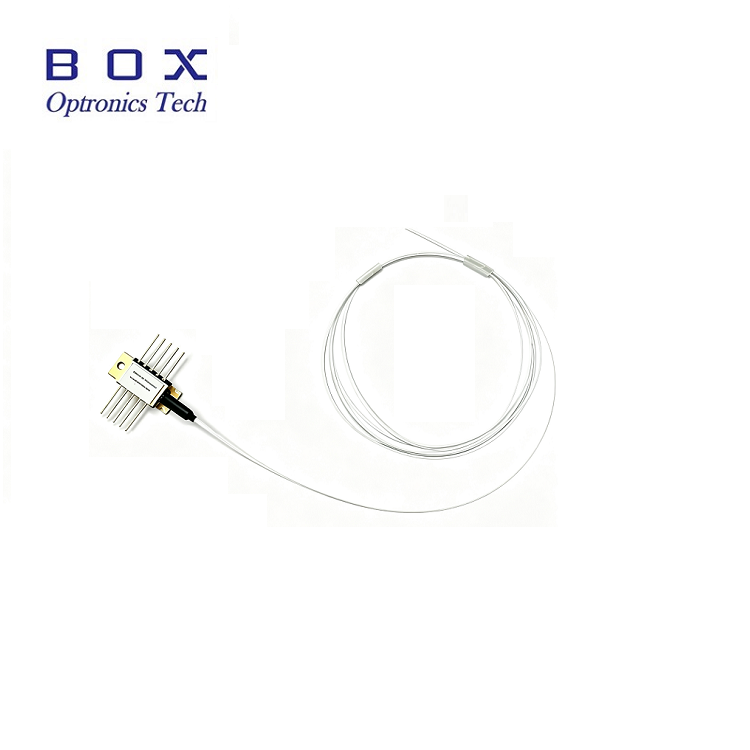

980nm 10pin मिनी बटरफ्लाइ कूल्ड पम्प लेजर डायोड मोड्युल

Box Optronics को 980nm 10pin mini butterfly cooled पम्प लेजर डायोड मोड्युलको अनुपम प्रदर्शन पत्ता लगाउनुहोस् - DWDM EDFA र लामो दूरीको CATV प्रणालीहरूमा उच्च-शक्ति, तरंग लम्बाइ-स्थिर पम्पिङको लागि तपाईंको अन्तिम समाधान। उन्नत FBG स्थिरीकरणको साथ ईन्जिनियर गरिएको, यो हर्मेटिक रूपमा सिल गरिएको मोड्युलले 974nm वा 976nm मा उत्सर्जनलाई ठीकसँग लक गर्दछ, फरक तापक्रम र ड्राइभ करन्टमा पनि 600mW सम्म किंक-रहित आउटपुट प्रदान गर्दछ। यसको एकीकृत TEC, thermistor, र मोनिटर डायोडले असाधारण ट्र्याकिङ त्रुटि र पावर स्थिरता सुनिश्चित गर्दछ, जबकि SM/PM फाइबरको साथ epoxy-free 10-pin Butterfly प्याकेजले भरपर्दो, आवाज-रहित सञ्चालनको ग्यारेन्टी दिन्छ। प्रणाली इन्टिग्रेटरहरू र नेटवर्क इन्जिनियरहरूका लागि डिजाइन गरिएको अपरम्प्रोमाइज्ड स्पेक्ट्रम नियन्त्रण र उच्चतम उपलब्ध शक्तिहरूको माग गर्ने, यो मोड्युलले पम्प गणनाहरू घटाउँछ, कूलिंग जटिलता घटाउँछ, र एम्पलीफायरको आयु विस्तार गर्दछ। Telcordia GR-468 अनुपालन र अनुकूल तरंगदैर्ध्य चयनको लागि ट्रस्ट बक्स अप्ट्रोनिक्स - किनभने प्रत्येक मिलिवाट तपाईंको अर्को पुस्ताको अप्टिकल नेटवर्कहरूमा महत्त्वपूर्ण हुन्छ। -20°C देखि 75°C सम्म लगातार कार्यसम्पादन प्रदान गर्ने प्रमाणित, फिल्ड-रेडी पम्पिङ टेक्नोलोजीको साथ आफ्नो पूर्वाधारलाई माथि उठाउन अहिले नै अर्डर गर्नुहोस्।

सोधपुछ पठाउनुहोस्

उत्पादन विवरण

१. उत्पादनको विवरण:

980nm 10pin मिनी बटरफ्लाइ कूल्ड पम्प लेजर डायोड मोड्युललाई हर्मेटिक रूपमा इपोक्सी-फ्री र फ्लक्स-फ्री १०-पिन बटरफ्लाइ प्याकेजमा सील गरिएको छ र थर्मिस्टर, थर्मोइलेक्ट्रिक कूलर र मोनिटर डायोडमा निर्मित छ।

980nm 10pin मिनी बटरफ्लाइ कूल्ड पम्प लेजर डायोड मोड्युलले उत्सर्जन तरंगदैर्ध्य "लक" गर्न FBG स्थिरीकरण प्रयोग गर्दछ। यसले तापक्रम, ड्राइभको वर्तमान, र अप्टिकल प्रतिक्रियामा परिवर्तन हुँदा पनि आवाज-रहित साँघुरो ब्यान्ड स्पेक्ट्रम प्रदान गर्दछ। तरंगदैर्ध्य चयन उपलब्ध छन उपलब्ध छन अनुप्रयोगहरू का लागि जसले सर्वोच्च कार्यसम्पादन स्पेक्ट्रम नियन्त्रणमा उच्चतम उपलब्ध शक्तिहरूको साथ आवश्यक छ। यो मोड्युलले Telcord ia GR-468-CORE आवश्यकतामा वर्णन गरिएको पालना गर्दछ।

2. उत्पादन सुविधाहरू:

Kink-मुक्त सञ्चालन शक्ति 400mW वा 600mW;

SM Hi1060 वा PM980 फाइबरको साथ 10-PIN पुतली प्याकेज;

फाइबर ब्राग ग्रेटिंग स्थिरीकरण, तरंगदैर्ध्य चयन उपलब्ध;

एकीकृत थर्मोइलेक्ट्रिक कूलर, थर्मिस्टर, र मोनिटर डायोड।

3. आवेदनहरू:

घना तरंगदैर्ध्य विभाजन मल्टिप्लेक्सिंग (DWDM) एर्बियम डोपेड फाइबर एम्पलीफायर (EDFA);

घटाइएको पम्प-गणना EDFA आर्किटेक्चरहरू;

धेरै लामो दूरी केबल टेलिभिजन (CATV) ट्रंक र धेरै उच्च नोड गणना वितरण।

४. निरपेक्ष अधिकतम मूल्याङ्कनहरू:

प्यारामिटर	प्रतीक	न्यूनतम	टाइप गर्नुहोस्।	अधिकतम	एकाइ	नोटहरू
अपरेटिङ केस तापमान	TCASE	-२०	-	75	℃	-
भण्डारण तापमान	TSTG	-४०	-	85	℃	2000 घण्टा
LD फर्वार्ड वर्तमान	IF	-	-	1100	mA	-
LD रिभर्स वर्तमान	IR	-	-	10	uA	-
LD रिभर्स भोल्टेज	VR	-	-	2	V	-
PD फर्वार्ड वर्तमान	IPD	-	-	-१०	mA	-
PD रिभर्स भोल्टेज	VPD	-	-	20	V	-
TEC वर्तमान	ITEC	-	-	2	A	-
TEC भोल्टेज	VTEC	-	-	3.0	V	-
फाइबर बेंड त्रिज्या	-	30	-	-	mm	-
सापेक्ष आर्द्रता	RH	0	-	९५%	-	गैर संकुचन
लीड सोल्डरिंग समय	-	-	-	10	दोस्रो	260 ℃
फाइबर अक्षीय पुल बल	-	-	-	5	N	-
फाइबर साइड पुल बल	-	-	-	2.5	N	-

5. इलेक्ट्रो-अप्टिकल विशेषताहरू (25 ℃ लेजर तापमान):

प्यारामिटरहरू	प्रतीक	न्यूनतम	टाइप गर्नुहोस्।	अधिकतम	एकाइ	नोटहरू
LD थ्रेसहोल्ड वर्तमान	ITH		90	110	mA	CW
आउटपुट शक्ति	PF		400		mW	यदि(BOL)<900mA
आउटपुट शक्ति	PF		600		mW	यदि(BOL)<1000mA
LD फर्वार्ड वर्तमान	IF			1200	mA	PF = रेटेड पावर
Kink मुक्त शक्ति	PKINK	700			mW	>= १.२*रेटेड पावर
Kink मुक्त वर्तमान	IKINK	>= 1.2*यदि (BOL)			mA	[१]
LD फर्वार्ड भोल्टेज	VF			2.5	V	PF = रेटेड पावर
केन्द्र तरंगदैर्ध्य	λC	973	974	975	nm	पीक, पीएफ = रेटेड पावर
केन्द्र तरंगदैर्ध्य	λC	975	976	977	nm	पीक, पीएफ = रेटेड पावर
शिखर तरंगदैर्ध्य घुमाउने	△λp/△ Tamb			0.02	nm/℃	T: FBG तापमान।
स्पेक्ट्रम चौडाई	△λ			2	nm	RMS@-13dB
स्पेक्ट्रम स्थिरता		-०.५		0.5	nm	PF=रेट गरिएको पावर, t=60s
उत्तरदायित्व निगरानी गर्नुहोस्	IM/PF		1	20	uA/mW	VPD=5V,PF=रेट गरिएको पावर
उत्तरदायित्व स्थिरता निगरानी गर्नुहोस्				२०%		@सबै परिचालन तापमान
गाढा वर्तमान निगरानी गर्नुहोस्	ID			50	nA	VPD = 5V
TEC वर्तमान	ITEC			1.5	A	TCASE=75℃
TEC भोल्टेज	VTEC			3.0	V	TCASE=75℃
TEC मोड्युल पावर खपत	P			5	W	TCASE=75℃
पावर स्थिरता > 20mW 10-20mW3.5-10mW				०.२०.५१	dB	पीक-टू-पीक, t=60s, DC देखि 50kHz नमूना, TC=25℃
ट्र्याकिङ त्रुटि	TE	-०.५		0.5	dB	TC=-5~75℃, सन्दर्भित [2]
थर्मिस्टर प्रतिरोध	RTH	9.5	10	10.5	कोहम	TSTG = 25℃
थर्मिस्टर बी स्थिर	BTH		3900		k	TSTG = 25℃

नोट:

[१] Kink Current लाई रेखीय फिटबाट प्रकाशको विचलन बनाम वर्तमान स्लप(dL/dI) +/-50%, Pkink>= 1.2*रेट गरिएको पावर, Ikink>=If(BOL)*1.2 भन्दा परको प्रवाहको रूपमा परिभाषित गरिएको छ।

[२] ट्र्याकिङ त्रुटि दिइएको केस तापक्रममा परिभाषित गरिएको छ, यो फाइबर पावरमा परिवर्तन हो, स्थिर मनिटर करन्टमा, केस २५ ℃ मा मापन गरिएको मानको सापेक्ष।

6. अप्टिकल फाइबर निर्दिष्टीकरण:

प्यारामिटरहरू	विवरण
फाइबर प्रकार	Hi1060 वा PM980 फाइबर
पिगटेल प्रकार	बेयर फाइबर
पिगटेल लम्बाइ	2.0±0.2m
कनेक्टर प्रकार	बिना

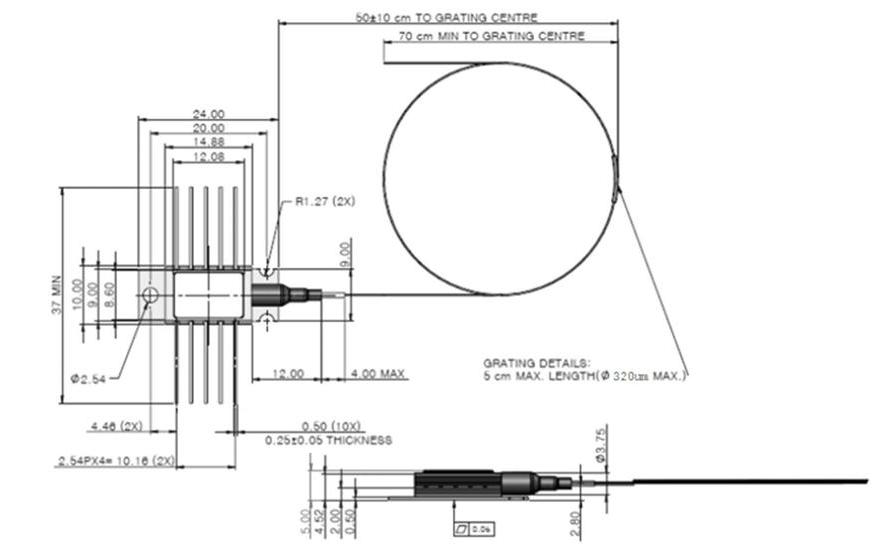

7. प्याकेज रेखाचित्र र पिन-आउट परिभाषा (एकाइ: मिमी):

980nm 10pin mini butterfly cooled pump laser diode module

PIN	विवरण	PIN	विवरण
1	TEC(+)	10	TEC(-)
2	थर्मिस्टर	9	केस ग्राउन्ड
3	PDAnode	8	NC
4	पीडी क्याथोड	7	एलडी क्याथोड
5	थर्मिस्टर	6	एलडी एनोड

8. आदेश जानकारी:

BFLD	-XXXF	-XX	XX	-एक्स	XX	X
लेजर	तरंगदैर्ध्य	आउटपुट शक्ति	फाइबर प्रकार	प्याकेज	कनेक्टर प्रकार	ढीलो ट्यूब
पम्पलेजर	९७४: ९७४ एनएम ९७६: ९७६ एनएम	4H: 400mW6H: 600mW	SM: एकल मोडPM: ध्रुवीकरण कायम गर्दै	-H: 10PINनल: 14PIN	FA : FC/APCSA : SC/APCN0: शून्य	नल: बेयर फाइबर 1: लूज ट्यूब
