SOA अप्टिकल स्विच सिद्धान्त (सेमीकन्डक्टर अप्टिकल एम्पलीफायर प्रकार अप्टिकल स्विच)

एSOA (सेमिकन्डक्टर अप्टिकल एम्पलीफायर स्विच)एक कोर अप्टिकल उपकरण हो जसले सेमिकन्डक्टर अप्टिकल एम्पलीफायर (SOA) को लाभ संतृप्ति विशेषताहरूमा आधारित अप्टिकल सिग्नल स्विचिङ/राउटिङ महसुस गर्छ। यसले "अप्टिकल एम्प्लीफिकेशन" र "अप्टिकल स्विचिङ" को दोहोरो प्रकार्यहरू संयोजन गर्दछ र व्यापक रूपमा अप्टिकल मोड्युलहरू, अप्टिकल क्रस-कनेक्टहरू (OXC), र डाटा सेन्टर अप्टिकल इन्टरकनेक्टहरू, विशेष गरी उच्च-गति, उच्च-घनत्व नेटवर्क दृश्यहरूका लागि उपयुक्त हुन्छ।

कोर भौतिक आधार: SOA प्राप्त संतृप्ति प्रभाव

SOA अप्टिकल स्विचहरू बुझ्नको लागि, यो पहिले SOA को मूल कार्य सिद्धान्त बुझ्न आवश्यक छ-उत्तेजित उत्सर्जन प्रवर्धन र संतृप्ति विशेषताहरू प्राप्त गर्नुहोस्:

SOA आधारभूत संरचना: अनिवार्य रूपमा, यो एक अर्धचालक वेभगाइड हो (सामान्यतया InP/InGaAsP सामग्री प्रणालीहरू प्रयोग गरी, 1310nm/1550nm संचार विन्डोजहरूको लागि उपयुक्त)। वेभगाइडका दुई छेउहरू एन्टिरिफ्लेक्शन फिल्महरू हुन् (प्रतिबिम्ब घटाउने), र भित्री भाग सक्रिय क्षेत्रहरूसँग डोप गरिएको छ (लाभको माध्यम प्रदान गर्दै)। चार्ज वाहकहरू विद्युतीय इंजेक्शन मार्फत उच्च ऊर्जा स्तरमा उत्साहित हुन्छन्।

उत्तेजित उत्सर्जन प्रवर्द्धन: जब इनपुट अप्टिकल सिग्नल (सिग्नल लाइट) SOA को सक्रिय क्षेत्रमा प्रवेश गर्दछ, उच्च-ऊर्जा वाहकहरू सिग्नल लाइट फोटनहरू द्वारा कम ऊर्जा स्तरहरूमा संक्रमण गर्न "उत्तेजित" हुन्छन्, उही तरंग दैर्ध्य, चरण, र ध्रुवीकरणको साथ फोटोनहरू रिलिज गर्दै सिग्नल लाइटको रूपमा, यसरी optically एम्प्लिफाइटिङ (Gpgpg) को संकेत गर्दछ। 10~30dB)।

लाभ संतृप्ति को मुख्य विशेषता: एक SOA को लाभ असीम छैन - जब इंजेक्शन वर्तमान निश्चित छ, SOA को अधिकतम लाभ "वाहक एकाग्रता" द्वारा निर्धारण गरिन्छ; यदि इनपुट अप्टिकल पावर पर्याप्त ठूलो छ ("स्याचुरेसन पावर Psat" भन्दा बढि), यसले द्रुत रूपमा सक्रिय क्षेत्रमा उच्च-ऊर्जा वाहकहरू खपत गर्नेछ, जसले SOA लाभ तीव्र रूपमा घट्छ, अन्ततः "प्राप्त संतृप्ति स्थिति" मा प्रवेश गर्दछ (जस बिन्दुमा लाभ स्थिर हुन्छ र अप्टिकल पावर बढ्दै जाँदा अब बढ्न सक्दैन)।

SOA अप्टिकल स्विचिङको मुख्य तर्क: SOA को लाभ स्थिति विनियमित गर्न "नियन्त्रण प्रकाश" को प्रयोग गरेर, "सङ्केत प्रकाश" अप्रत्यक्ष रूपमा स्विच / बन्द छ।

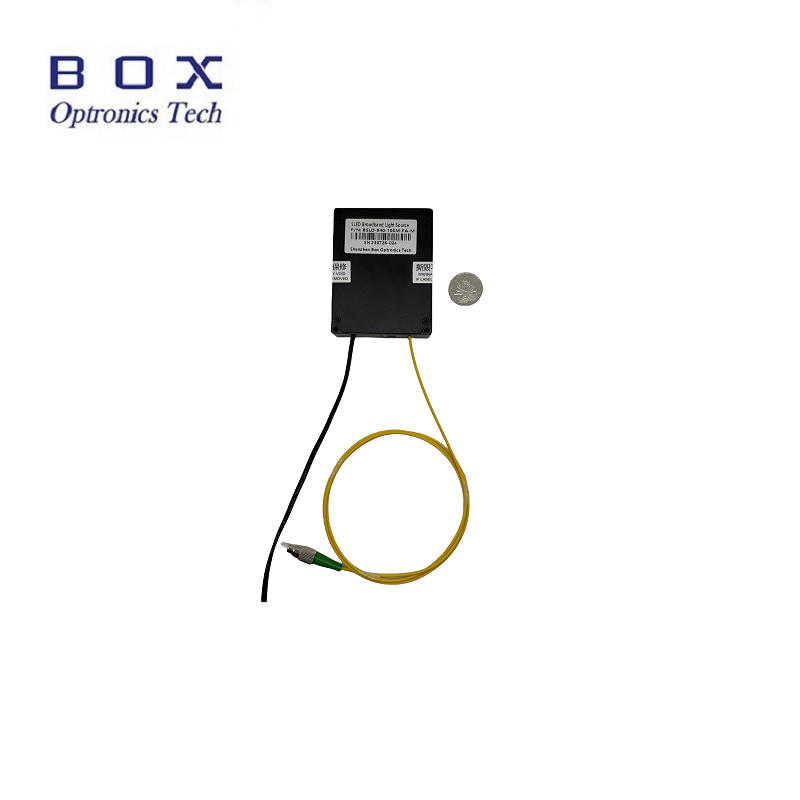

Boxoptronicsउच्च लाभ प्रदान गर्न सक्छSOA एम्पलीफायरहरू1060nm, 1310nm, 1550nm, र 1560nm मा।
