SLED ब्रॉडब्यान्ड लाइट स्रोतहरू

परिदृश्यहरूमा जहाँ फाइबर अप्टिक सेन्सर नेटवर्कहरूले पुलहरूको संरचनात्मक स्वास्थ्य निगरानी गर्दछ र चिकित्सा OCT उपकरणहरूले माइक्रोन-स्तर रेटिनल घावहरू क्याप्चर गर्दछ, SLED ब्रॉडब्यान्ड प्रकाश स्रोतहरू, तिनीहरूको अल्ट्रा-वाइड स्पेक्ट्रम, कम संगतता, र उच्च स्थिरता, उच्च परिशुद्धता अप्टिकल प्रणालीहरूलाई समर्थन गर्ने मुख्य घटकहरू भएका छन्। लेजर डायोडहरू र प्रकाश-उत्सर्जक डायोडहरू बीचको विशेष प्रकाश स्रोतको रूपमा, यी यन्त्रहरू, तिनीहरूको अद्वितीय प्रकाश-उत्सर्जक संयन्त्र र सर्किट डिजाइन मार्फत, औद्योगिक निगरानी, ​​बायोमेडिसिन, र राष्ट्रिय रक्षा अनुसन्धानको लागि अपरिवर्तनीय अप्टिकल समाधानहरू प्रदान गर्दछ।

I. SLED ब्रॉडब्यान्ड प्रकाश स्रोतहरूको परिभाषा र प्रकाश उत्सर्जन सिद्धान्त

एक SLED ब्रॉडब्यान्ड प्रकाश स्रोत अनिवार्य रूपमा एक सुपरलुमिनेसेन्ट प्रकाश-उत्सर्जक डायोड हो। यसको मूल संरचनामा III-V कम्पाउन्ड सेमीकन्डक्टरहरू (जस्तै GaAs र InP) बाट बनेको PN जंक्शन हुन्छ। जब PN जंक्शनमा फर्वार्ड बायस भोल्टेज लागू गरिन्छ, इलेक्ट्रोनहरू N-क्षेत्रबाट P-क्षेत्रमा इन्जेक्ट गरिन्छ, र प्वालहरूलाई P-क्षेत्रबाट N-क्षेत्रमा इन्जेक्ट गरिन्छ। अल्पसंख्यक क्यारियरहरू बहुसंख्यक वाहकहरूसँग पुन: मिलाउँदा फोटोनहरू जारी हुन्छन्। सामान्य LEDs, SLEDs को अनियमित सहज उत्सर्जनको विपरीत, अनुकूलित सक्रिय क्षेत्र संरचनाहरू (जस्तै क्वान्टम कुवाहरू र तनावपूर्ण तहहरू) मार्फत, फोटोनहरूलाई प्रसारको क्रममा आंशिक उत्तेजित उत्सर्जन गर्न सक्षम पार्छ। यसले साँघुरो स्पेक्ट्रल ब्यान्डविथ (सामान्यतया 6nm-100nm) र परम्परागत ब्रॉडब्यान्ड प्रकाश स्रोतहरूको तुलनामा उच्च आउटपुट पावरको लागि अनुमति दिन्छ जबकि कम समन्वय कायम राख्छ।

तिनीहरूको वर्णक्रमीय विशेषताहरू बहु-उपकरण सहयोगी प्रविधिहरू प्रयोग गरेर थप अनुकूलित गर्न सकिन्छ। उदाहरण को लागी, तरंगदैर्ध्य-चयनात्मक युग्मन मार्फत चार SLED चिप्स प्रयोग गर्ने योजनाले, 1528nm-1603nm को C+L ब्यान्ड कभर गर्दै, ≤3dB मा स्पेक्ट्रल समतलता सुधार गर्न सक्छ, घने तरंगदैर्ध्य डिभिजन मल्टिप्लेक्सिङ (DWDM) प्रणालीहरूको परीक्षण आवश्यकताहरू पूरा गर्दछ।

II। SLED ब्रॉडब्यान्ड लाइट स्रोतहरूको उत्पादन सुविधाहरू

1. स्पेक्ट्रल प्रदर्शन: SLED ब्रॉडब्यान्ड प्रकाश स्रोतहरूमा सामान्यतया 40nm-100nm को 3dB ब्यान्डविथ हुन्छ, केन्द्र तरंगदैर्ध्यले सामान्यतया प्रयोग हुने सञ्चार र सेन्सिङ ब्यान्डहरू जस्तै 850nm, 1310nm, र 1550nm लाई कभर गर्दछ।

2. स्पेक्ट्रल घनत्व नियन्त्रण: स्पेक्ट्रल फ्ल्याटेनिङ टेक्नोलोजी प्रयोग गर्दै, यसको वर्णक्रमीय घनत्व -30dBm/nm देखि -20dBm/nm को दायरा भित्र नियन्त्रण गर्न सकिन्छ, बहु-तरंग लम्बाइ प्रणालीहरूमा शक्ति सन्तुलन सुनिश्चित गर्दै।

3. पावर स्थिरता: ATC (स्वचालित तापक्रम नियन्त्रण) र APC (स्वचालित पावर नियन्त्रण) बन्द-लूप सर्किटहरू प्रयोग गर्दै, छोटो अवधिको पावर उतार-चढ़ावहरू ≤0.02dB (15 मिनेट), र दीर्घकालीन उतार-चढ़ावहरू ≤0.05dB (8 घण्टा) हुन्। उदाहरणका लागि, Bocos Optoelectronics' 1550nm SLED प्रकाश स्रोतले -20℃ देखि 65℃ को सञ्चालन तापमान दायरा भित्र आउटपुट पावर स्थिरता ≤±0.05dB/8 घण्टा प्रदर्शन गर्दछ।

4. मोड्युलर डिजाइन: दुबै डेस्कटप (260 × 285 × 115 मिमी) र मोड्युलर (90 × 70 × 15 मिमी) प्याकेजहरू प्रदान गर्दछ, RS-232 इन्टरफेस र रिमोट पावर समायोजन, स्पेक्ट्रल निगरानी, ​​र त्रुटि निदानको लागि होस्ट कम्प्युटर सफ्टवेयर समर्थन गर्दछ।

III। SLED ब्रॉडब्यान्ड लाइट स्रोतहरूको आवेदन क्षेत्रहरू

1. फाइबर अप्टिक सेन्सिङ प्रणालीहरू

वितरित फाइबर अप्टिक सेन्सिङमा, SLED को कम संगतताले Rayleigh स्क्याटरिङको कारणले हुने हस्तक्षेपको आवाजलाई हटाउन सक्छ, मिलिमिटर स्तरमा स्थानिय रिजोल्युसनमा सुधार गर्छ। उदाहरण को लागी, तेल पाइपलाइन चुहावट निगरानी मा, FBG सेन्सर संग संयुक्त 1550nm SLED प्रकाश स्रोतले 10km दायरा भित्र 0.1℃ को तापमान परिवर्तन पत्ता लगाउन सक्छ।

२. मेडिकल इमेजिङ (OCT)

अप्टिकल कोहेरेन्स टोमोग्राफी (ओसीटी) प्रकाश स्रोतको सुसंगतता लम्बाइ र शक्ति स्थिरतामा निर्भर गर्दछ। SLEDs को सुसंगत लम्बाइ (<100μm) परम्परागत लेजरहरूको भन्दा धेरै कम छ, इमेजिङमा कलाकृति हस्तक्षेपलाई बेवास्ता गर्दै। Bocos Optoelectronics को 850nm SLED प्रकाश स्रोत आँखा OCT उपकरणहरूमा लागू गरिएको छ, रेटिनाको 10μm-स्तर स्तरित इमेजिङ हासिल गर्दै।

3. अप्टिकल संचार परीक्षण

CWDM उपकरण परीक्षणमा, SLEDs को फराकिलो वर्णक्रमीय विशेषताहरूले 800nm-1650nm ब्यान्डलाई एकै साथ कभर गर्न सक्छ। उच्च-रिजोल्युसन स्पेक्ट्रोमिटरसँग मिलाएर, च्यानल स्पेसिङ र इन्सर्सन नोक्सान जस्ता प्यारामिटरहरू सही रूपमा मापन गर्न सकिन्छ, परीक्षण दक्षतामा ३ गुणाभन्दा बढी सुधार हुन्छ। 4. रक्षा अनुसन्धान: उच्च-ध्रुवीकरण SLED प्रकाश स्रोतहरू फाइबर अप्टिक जाइरोस्कोपहरूको लागि इन्टरफेरोमीटर प्रणालीहरूमा प्रयोग गर्न सकिन्छ। तिनीहरूको कम-शोर विशेषताहरू (RIN <-140dB/Hz) ले कोणीय वेग मापन शुद्धतालाई 0.01°/h मा सुधार गर्न सक्छ।

IV। SLED ब्रॉडब्यान्ड लाइट स्रोतहरूको प्याकेजिङ फारमहरू

1. बटरफ्लाइ प्याकेज: 14-पिन बटरफ्लाइ प्याकेज, बिल्ट-इन थर्मोइलेक्ट्रिक कूलर (TEC) र अप्टिकल आइसोलेटर समावेश।

2. डेस्कटप प्याकेज: बिजुली आपूर्ति, तापमान नियन्त्रण, र संचार इन्टरफेसहरू एकीकृत गर्दछ, होस्ट कम्प्युटर सफ्टवेयर नियन्त्रणलाई समर्थन गर्दछ, प्रयोगशाला अनुसन्धान र क्यालिब्रेसन परिदृश्यहरूको लागि उपयुक्त।बोकोसडेस्कटप 1550nm SLED (195(W)×220(D)×120(H)) प्रकाश स्रोत टच स्क्रिन र बटन अपरेशनले सुसज्जित छ, जसले आउटपुट पावर, तरंग लम्बाइ, र अन्य प्यारामिटरहरू वास्तविक समयमा प्रदर्शन गर्न सक्छ।

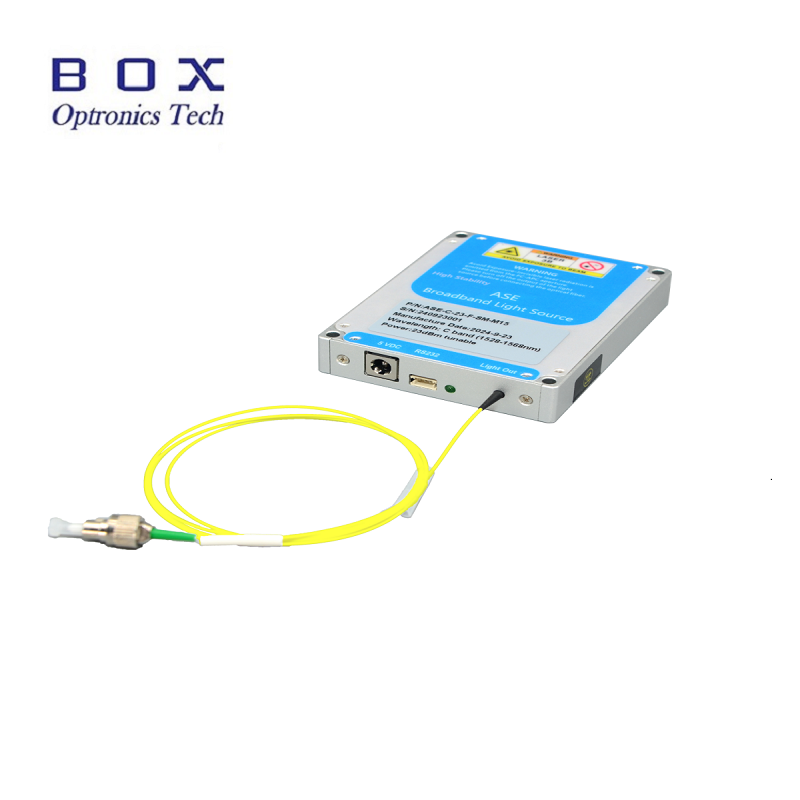

3. मोड्युलर प्याकेज: कम्प्याक्ट साइज (125(W)×150(D)×20(H)), सिधै औद्योगिक उपकरण वा क्षेत्र परीक्षण उपकरणहरूमा इम्बेड गर्न सकिन्छ, प्रणाली एकीकरण लागत घटाउँदै। मोड्युलले AC 110 ~ 240V वा DC 5V/4A पावर सप्लाई समर्थन गर्दछ र -40 ℃ देखि 85 ℃ सम्मको भण्डारण वातावरणको लागि उपयुक्त छ।
