फाइबर ब्राग ग्रेटिङ्हरू (FBGs) अर्धचालक लेजर डायोडहरूको लागि उच्च तरंगदैर्ध्य सटीकता र स्थिरता आवश्यक पर्ने विभिन्न अनुप्रयोगहरूमा व्यापक रूपमा प्रयोग गरिन्छ। FBGs ले धेरै फाइदाहरू प्रदान गर्दछ, जसमा उच्च थर्मल स्थिरता, एकीकरणको सहजता, र बलियो बहुमुखी प्रतिभा, ती सबै यस पेपरमा विस्तारित छन्।
संकीर्ण रेखा चौडाइ र स्थिर तरंगदैर्ध्य भएका लेजरहरूले सेन्सिङ, चिकित्सा उपचार, स्पेक्ट्रल विश्लेषण, इमेजिङ, र दूरसंचार जस्ता धेरै क्षेत्रहरूमा महत्त्वपूर्ण भूमिका खेल्छन्। यद्यपि वितरित ब्राग रिफ्लेक्टर (DBR) लेजरहरू र डिस्ट्रिब्युटेड फिडब्याक (DFB) लेजरहरूले उत्कृष्ट प्रदर्शन प्रदान गर्छन्, तिनीहरूको उत्पादन लागत Fabry-Perot (FP) लेजर डायोडहरू भन्दा बढी छ, किनकि तिनीहरूलाई प्याकेजिङ अघि व्यक्तिगत परीक्षण आवश्यक पर्दछ।
थप रूपमा, DFB र DBR लेजरहरूमा प्रयोग गरिएको वेभगाइड ग्रेटिङ्हरूको तुलनामा, FBG ले उच्च स्थिरता र तरंगदैर्ध्य सटीकता प्रदान गर्दछ। भोल्युम Bragg Gratings (VBGs) ले निश्चित अनुप्रयोगहरूमा FBGs को विकल्पको रूपमा सेवा गर्न सक्छ, तर FBGs ले थर्मल स्थिरता, एकीकरण सरलता र बहुमुखी प्रतिभामा फाइदाहरू राख्छ।
उच्च-उत्पादन-शक्ति, तरंगदैर्ध्य-स्थिर अर्धचालक पम्प लेजरहरूले आधुनिक फाइबर लेजरहरू, फाइबर एम्पलीफायरहरू, र रमन फाइबर एम्पलीफायरहरूमा मुख्य भूमिका खेल्छन्। लेजर गेन मिडिया पम्प तरंगदैर्ध्यमा उतार-चढावको लागि अत्यधिक संवेदनशील भएकोले, FBG- स्थिर तरंगदैर्ध्य अर्धचालक पम्प लेजरहरू बजारमा मुख्यधारा समाधान भएका छन्।

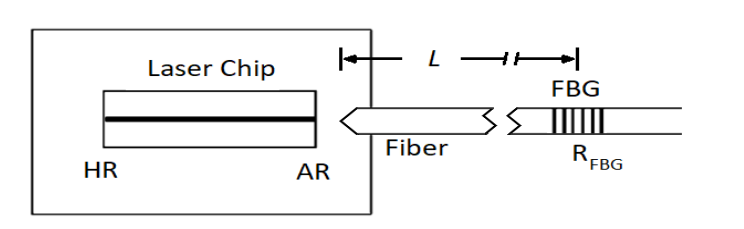

चित्र १ ले सामान्य FBG तरंगदैर्ध्य-लक पम्प लेजर मोड्युलको संरचनालाई चित्रण गर्दछ। त्यस्ता अनुप्रयोगहरूमा, FBG पम्प लेजरको पिगटेल फाइबरमा अंकित हुन्छ, सामान्यतया लेजर चिपबाट 50 सेमी देखि 2 मिटरको दूरीमा राखिएको हुन्छ।
प्रणालीले एकल-मोड पिगटेलमा सेमीकन्डक्टर लेजर चिपबाट उत्सर्जित प्रकाशलाई कुशलतापूर्वक जोड्न अप्टिकल कम्पोनेन्टहरू वा लेन्स्ड फाइबर पिगटेलहरू प्रयोग गर्दछ।
फाइबर ब्राग ग्रेटिङ्ले बाह्य प्रतिक्रिया संयन्त्र स्थापना गर्दछ, प्रभावकारी रूपमा लेजर तरंगदैर्ध्यलाई FBG केन्द्रीय तरंगदैर्ध्य नजिक स्थिर पार्छ र लेजरको आउटपुट स्पेक्ट्रल चौडाइलाई संकुचित गर्दछ। यस तरिकामा, पम्प लेजर मोड्युलले उच्च पम्प दक्षता र उत्कृष्ट स्थिरता दुवै प्राप्त गर्दछ।
चित्र १. FBG पम्प मोड्युल
फाइबर ब्राग ग्रेटिङ् (FBG) को प्रयोग गरेर बाह्य गुहा लेजर निर्माण गर्नु कम लागतको लेजरहरूको कार्यसम्पादन बढाउनको लागि लागत-प्रभावी समाधान हो। चित्र १ मा देखाइए अनुसार, FBG लाई फाइबर पिगटेलमा लेखिएको छ, सामान्यतया उत्सर्जन गर्ने चिपको नजिक, बाह्य गुहा लेजर बनाउँछ।
परम्परागत Fabry-Perot लेजर डायोडको तुलनामा, FBG-आधारित बाह्य गुहा लेजरहरूले साँघुरो लाइनविड्थ मात्र देखाउँदैन तर तापमान वा ड्राइभ वर्तमानमा भिन्नताहरूद्वारा प्रेरित तरंग लम्बाइ बहावको बलियो दमन पनि प्रदर्शन गर्दछ - लेजर डायोमा प्रदर्शन परिवर्तन गर्ने दुई सामान्य कारकहरू।
कुशल र भरपर्दो तरंगदैर्ध्य लक वा लेजर डायोडको स्थिरीकरण सुनिश्चित गर्न, लेजर निर्माताहरूले FBGs चयन गर्नुपर्छ जसले मुख्य कार्यसम्पादन विशिष्टताहरू पूरा गर्दछ।
लेजर डायोड निर्माताहरूले भरपर्दो र प्राविधिक रूपमा परिपक्व FBG आपूर्तिकर्ताहरू पनि चयन गर्नुपर्छ जसले तरंग दैर्ध्य र कन्फिगरेसनहरूको विस्तृत चयन प्रस्ताव गर्न सक्छ, फाइबर प्रकार, ध्रुवीकरण-रखरखाव (PM) वा गैर-ध्रुवीकरण-रखरखाव फाइबर, आयामहरू, र थप।
यसको उच्च थर्मल स्थिरता, उत्कृष्ट एकीकरण अनुकूलता, बहु-परिदृश्य बहुमुखी प्रतिभा, र सटीक तरंगदैर्ध्य नियन्त्रण क्षमता संग, फाइबर ब्राग ग्रेटिङ् (FBG) विभिन्न अर्धचालक लेजर अनुप्रयोगहरूमा उच्च-परिशुद्धता तरंगदैर्ध्य लक र स्थिरीकरणको लागि मुख्य घटक भएको छ। उच्च-शक्ति पम्प लेजरहरूमा तरंगदैर्ध्य लक गर्ने वा कम लागतको लेजर मोड्युलहरूको प्रदर्शन स्तरवृद्धिको लागि, FBG ले तापमान र ड्राइभ वर्तमान भिन्नताहरू जस्ता बाह्य अवरोधहरूलाई प्रभावकारी रूपमा प्रतिरोध गर्दै बाह्य प्रतिक्रिया संयन्त्रलाई अनुकूलन गरेर सटीक तरंगदैर्ध्य लक र लाइनविड्थ संकुचन प्राप्त गर्दछ।
