FBG स्थिर पम्प लेजरहरू

Box Optronics Fiber-Bragg-Grating FBG स्टेबिलाइज्ड पम्प लेजरहरू कम्प्याक्ट लेजर डायोडहरू हुन् जुन पम्प लेजरहरूको रूपमा प्रयोगको लागि डिजाइन गरिएको हो। बटरफ्लाइ प्याकेजहरूमा एक एकीकृत थर्मोइलेक्ट्रिक कूलर (TEC) र थर्मिस्टर हुन्छ। कालो ब्यान्डको जोडीले चिनो लगाइएको फाइबरको क्षेत्रमा फाइबरमा नक्काशी गरिएको ग्रेटिङ्ग हुन्छ, जसले लेजरलाई प्रतिक्रिया दिन ब्राग रिफ्लेक्टरको रूपमा काम गर्छ। FBG स्थिर डिजाइनले आउटपुट उत्पादन गर्दछ जुन स्पेक्ट्रल रूपमा उपग्रह मोडहरूद्वारा फराकिलो हुन्छ। एक FBG स्थिर लेजर एकल अनुदैर्ध्य मोड लेजर होइन; जब यो फ्रिक्वेन्सीको सर्तमा स्थिर हुन्छ, लाभ वक्रले धेरै फरक मोडहरू समावेश गर्दछ। थप रूपमा, यी Bragg gratings तापमान (<0.02 nm/°C) मा अपेक्षाकृत असंवेदनशील छन्। यो ध्यान दिनुपर्छ कि SM-pigtailed लेजरको लागि, फाइबरमा तनाव-प्रेरित birefingence लेजर डायोडको आउटपुट स्पेक्ट्रम परिवर्तन गर्न सक्छ। फाइबर को गुण को कारण, PM-pigtailed लेजरहरु प्रभावित हुनेछैन। यो व्यापक रूपमा DWDM, EDFA, र CATV प्रणालीमा प्रयोग गरिएको छ।

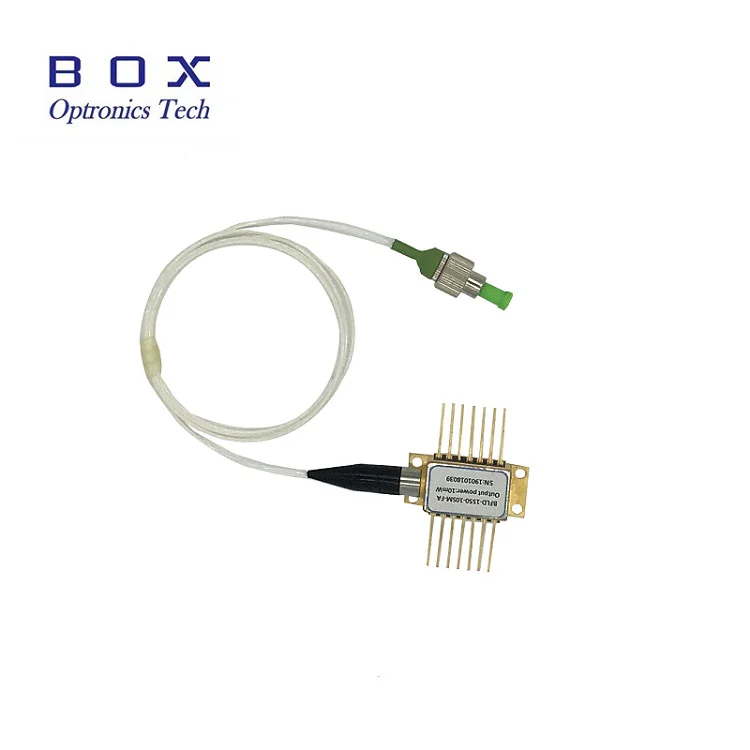

बक्स अप्ट्रोनिक्सले FBG स्टेबलाइज्ड पम्प लेजरहरूमा धेरै विकल्पहरू प्रदान गर्दछ, हामीसँग 974nm 976nm 200mW 400mW 600mW पम्प 14-PIN बटरफ्लाइ लेजर डायोड Hi1060 SM फाइबर वा PM फाइबरको साथ छ। एकल मोड फाइबर पिगटेल वा 100 र 700 मेगावाट बीचको ध्रुवीकरण-सम्बन्धित फाइबर पिगटेलको साथ। <1 nm को स्पेक्ट्रल ब्यान्डविथको साथ, तिनीहरू Erbium-doped फाइबरको कोर पम्पिङको लागि राम्रोसँग उपयुक्त छन्, जस्तै Erbium-doped फाइबर एम्पलीफायरहरू, मोड-लक ओसिलेटरहरू, र CW लेजरहरूमा।

980nm FBG स्टेबिलाइज्ड पम्प लेजरहरूले सबक्यारियरमा चिपको साथ प्लानर निर्माण प्रयोग गर्दछ। हाई पावर चिप हर्मेटिक रूपमा इपोक्सी-फ्री र फ्लक्स-फ्री 14-पिन बटरफ्लाइ प्याकेजमा बन्द गरिएको छ र थर्मिस्टर, थर्मोइलेक्ट्रिक कूलर र मोनिटर डायोडसँग फिट गरिएको छ। 980nm पम्प मोड्युलले उत्सर्जन तरंगदैर्ध्यलाई "लक" गर्न FBG स्थिरीकरण प्रयोग गर्दछ। यसले तापक्रम, ड्राइभ वर्तमान, र अप्टिकल प्रतिक्रियामा परिवर्तनहरू अन्तर्गत पनि आवाज-रहित साँघुरो ब्यान्ड स्पेक्ट्रम प्रदान गर्दछ। तरंग लम्बाइ चयन अनुप्रयोगहरूको लागि उपलब्ध छ जसलाई उच्चतम उपलब्ध शक्तिहरूसँग स्पेक्ट्रम नियन्त्रणमा उच्चतम प्रदर्शन आवश्यक छ। यो मोड्युलले Telcordia GR-468-CORE आवश्यकतामा वर्णन गरिएको पालना गर्दछ।
